基本信息

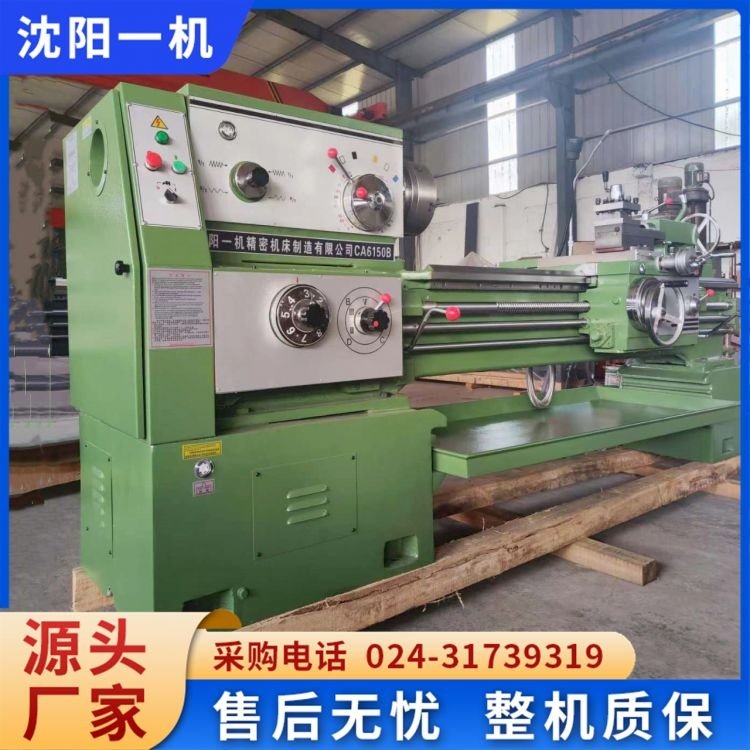

• 型号：CA6150B
• 类型：马鞍式车床

技术规格

1. 机床结构：
• 机床操作灵便集中，溜板设有快移机构，采用单手柄形象化操作，宜人性好。
• 机床结构钢度与传动钢度均高于一般车床，功率利用率高，适用于强力高速切削。
2. 加工能力：
• 床身上回转直径：φ500mm（20′）
• 刀架上回转直径：φ300mm（12′）
• 最大工件长度：750/1000/1500/2000mm（多种规格可选）
• 床身宽度、硬度：400mm（15 19/25′）和 rc52
• 刀杆截面：25×25mm
3. 主轴参数：
• 主轴速度范围：10--1400r/min（24种速度可选）
• 主轴内孔及主轴头型式：φ82mm（3 9/64′）d8
• 前主轴孔锥度：φ90mm（1:20）
4. 进给参数：
• 进给数量：64种（每种）
• 主轴每转纵向进给（标准）：0.11--1.6mm/r
• 小进给：0.028--0.11mm/r
• 加大进给：1.76--6.4mm/r
5. 螺纹加工能力：
• 公制螺纹范围：1--192mm（44种）
• 英制螺纹范围：1/2--24t.p.i（28种）
• 模数螺纹范围：0.25--48（module）（39种）
• 径节螺纹范围：1/2—96d.p（38种）
6. 其他参数：
• 床鞍纵向快速：4m/min
• 横刀架行程：320mm（12 1/2′）
• 小刀架移动行程：140mm（5 1/2′）
• 尾座床尾主轴最大行程：150mm（5 29/32′）
• 床尾主轴直径：φ75mm（2 61/64′）
• 床尾主轴孔锥度：morse no.5
• 主电机功率：7.5kw（10hp）

适用范围

CA6150B马鞍式车床适用于各种金属材料的加工，特别是轴、盘、环等多种类型工件进行多种工序加工，如加工工件的内外回转表面、端面和各种内外螺纹。此外，采用相应的刀具和附件，还可进行钻孔、扩孔、攻丝和滚花等。

安全操作规程

• 操作前要紧身防护服，袖口扣紧，上衣下摆不能敞开，严禁戴手套。
• 不得在开动的机床旁穿、脱换衣服，或围布于身上，防止机器绞伤。
